はじめに

ハク

PC2台をつないだだけじゃ、別のネットワークとは通信できないの？

レイ

その通り。異なるネットワーク同士をつなぐには、ルーター が必要です。

この記事では、Cisco Packet Tracer を使って

PC2台
スイッチ2台
ルーター1台

を接続し、異なるネットワーク間で Ping を成功させる方法 を初心者向けに解説します。

完成イメージ

PC0 ─ Switch0 ─ Router0 ─ Switch1 ─ PC1

PC0：192.168.1.10/24
PC1：192.168.2.10/24

今回学べること

ルーターの役割
デフォルトゲートウェイ
no shutdown
show ip interface brief

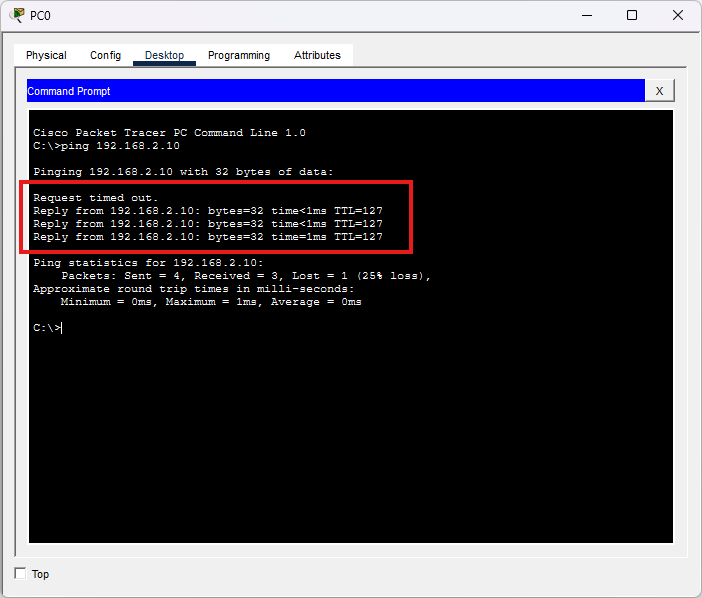

Ping による疎通確認

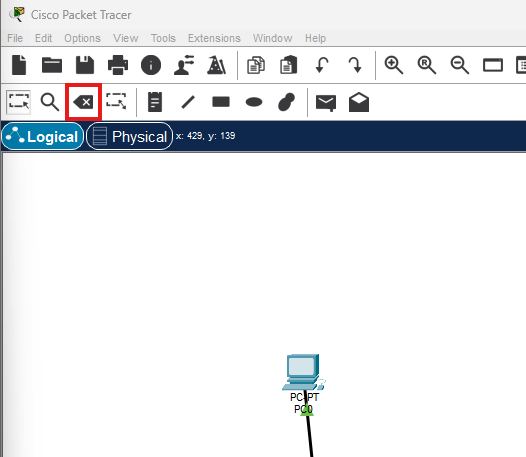

トラブルシューティング

使用する機器

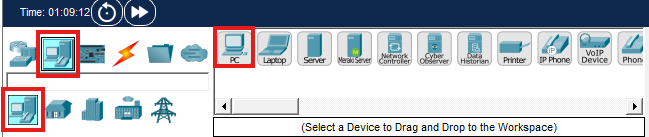

PC ×2

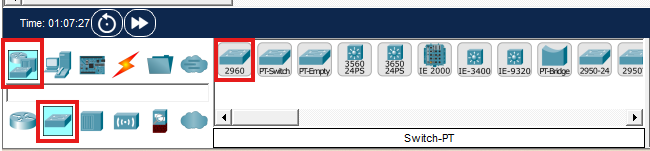

Cisco Catalyst 2960-24TT ×2（スイッチの種類）

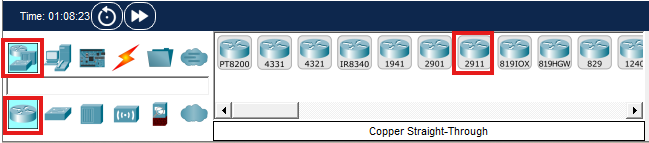

Cisco 2911 ×1（ルーターの種類）

ケーブル接続

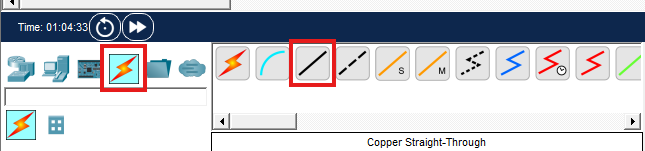

すべて Copper Straight-Through を使用します。

接続元	接続元でクリックする場所	接続先	接続先でクリックする場所
PC0	FastEthernet0	Switch0	FastEthernet0/1
Switch0	FastEthernet0/2	Router0	GigabitEthernet0/0
Router0	GigabitEthernet0/1	Switch1	FastEthernet0/1
Switch1	FastEthernet0/2	PC1	FastEthernet0

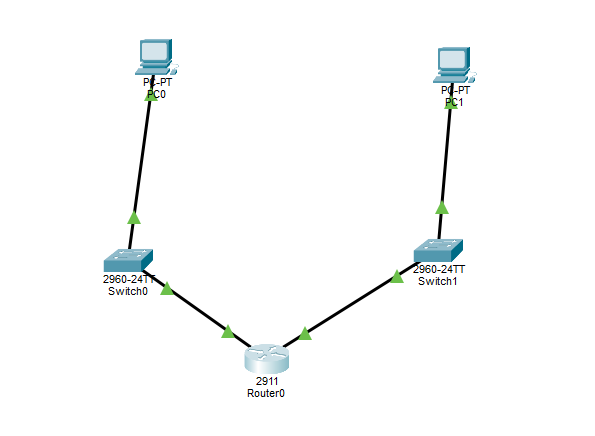

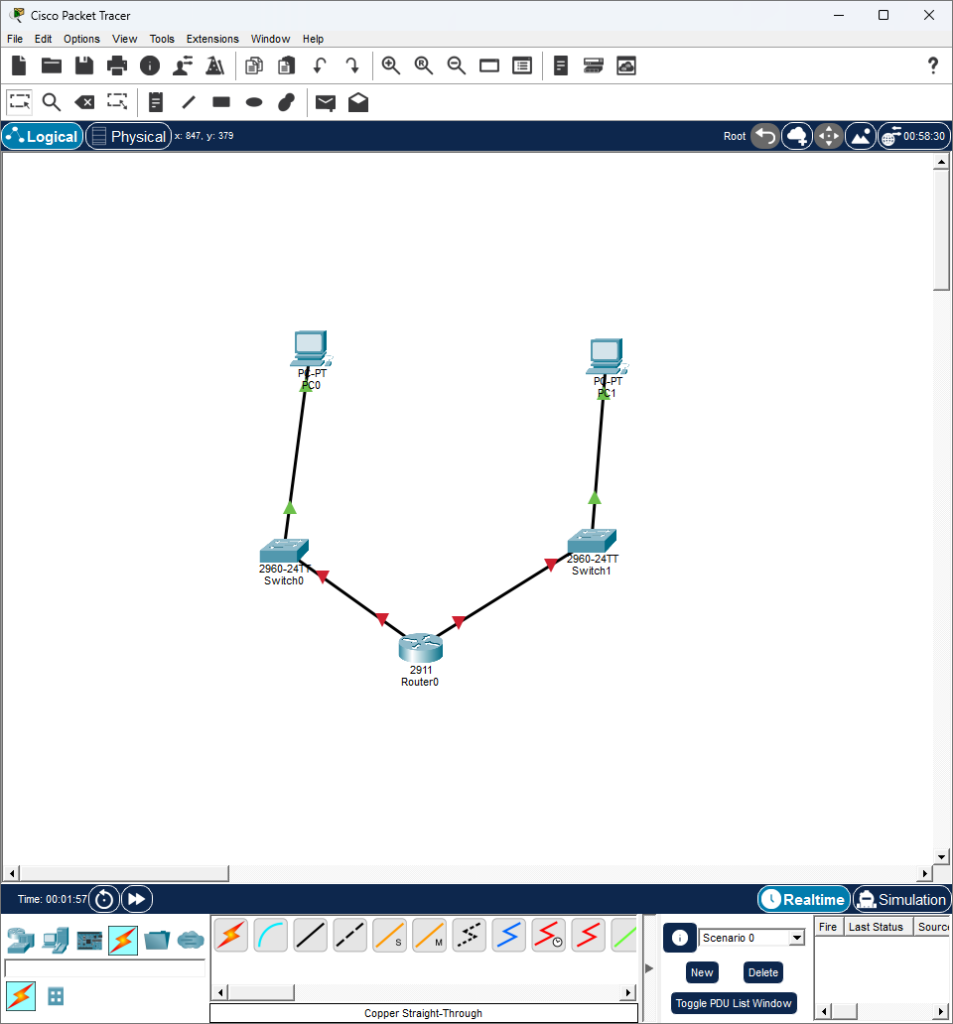

接続すると下のようになります。

PC0の設定

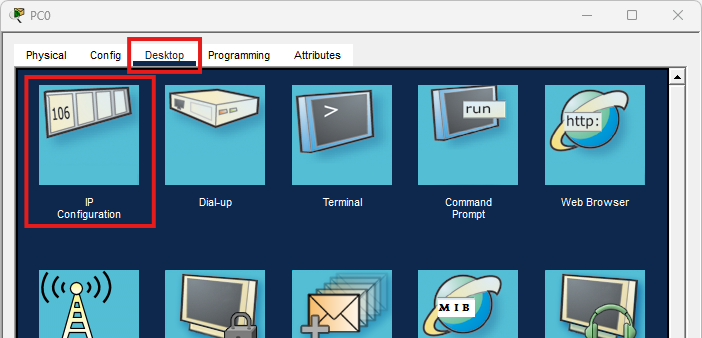

PC0 をクリック

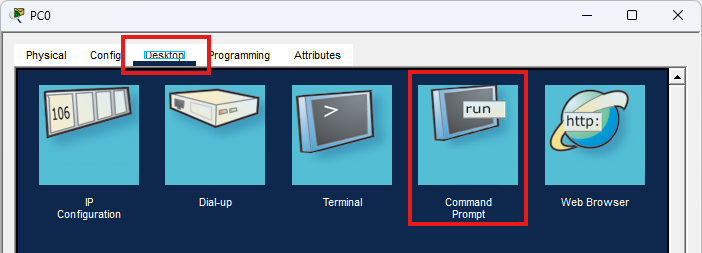

Desktop タブをクリック

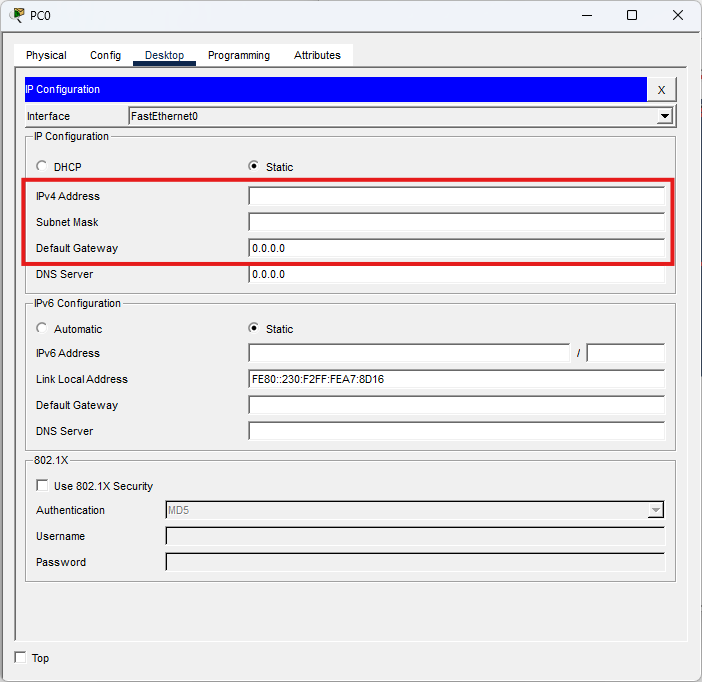

IP Configurationをクリック

IPアドレス、サブネットマスク、デフォルトゲートウェイに下の値を記入します。

項目	値
IP Address	192.168.1.10
Subnet Mask	255.255.255.0
Default Gateway	192.168.1.1

PC1の設定

PC1も同じように設定します。

PC1 → Desktop → IP Configuration

項目	値
IP Address	192.168.2.10
Subnet Mask	255.255.255.0
Default Gateway	192.168.2.1

Default Gatewayとは？

ハク

デフォルトゲートウェイって何？

レイ

別のネットワークへ行くときの『出口』です。

まずはイメージ

自分の家（PC）から、違う町（別ネットワーク）に行くときは、まず最寄りの高速道路の入口に向かいますね。

ネットワークでも同じで、

自分のネットワークの外へ出るときに、最初に送る相手

がデフォルトゲートウェイです。

今回の例

PC0 の設定

IPアドレス: 192.168.1.10
サブネットマスク: 255.255.255.0
デフォルトゲートウェイ: 192.168.1.1

PC1 の設定

IPアドレス: 192.168.2.10
サブネットマスク: 255.255.255.0
デフォルトゲートウェイ: 192.168.2.1

PC0 が PC1 に送るとき

PC0 は宛先 192.168.2.10 を見て、

「自分のネットワーク（192.168.1.x）じゃない！」

と判断します。

そこで、

「とりあえず 192.168.1.1（ルーター）に渡そう」

と考える。

この 192.168.1.1 がデフォルトゲートウェイです。

ルーター設定

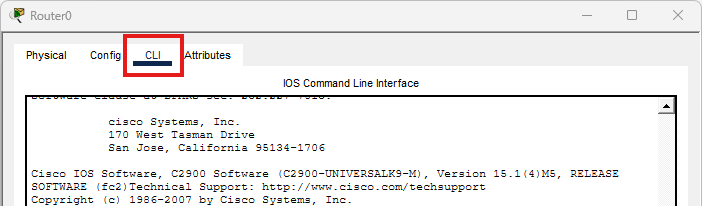

Router0をクリックして、CLIタブをクリックします。

起動後

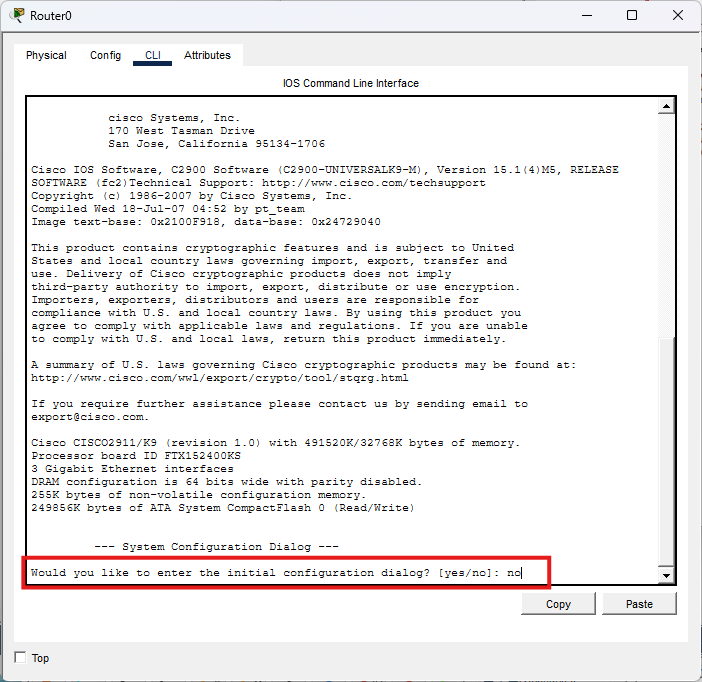

Would you like to enter the initial configuration dialog? [yes/no]:

と表示されたら（コードの一番下に書かれます。）

no

Enter。

さらに

Press RETURN to get started!

と表示されたら Enter を押します。

CLIコマンド

Routerが出ましたら下のコードを記入します。

enable
configure terminal

interface g0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit

interface g0/1
ip address 192.168.2.1 255.255.255.0
no shutdown
exit

end
write memory

no shutdown とは？

インターフェースを有効化するコマンドです。

これを入力しないと、ポートは shutdown 状態のままになります。

状態確認コマンド

Router0 をクリック
CLI タブを開く
次のように表示されている状態で入力する

Router#

その後ろに

show ip interface brief

と入力して Enter！

実際の入力例

Router# show ip interface brief

正常なら次のようになります。

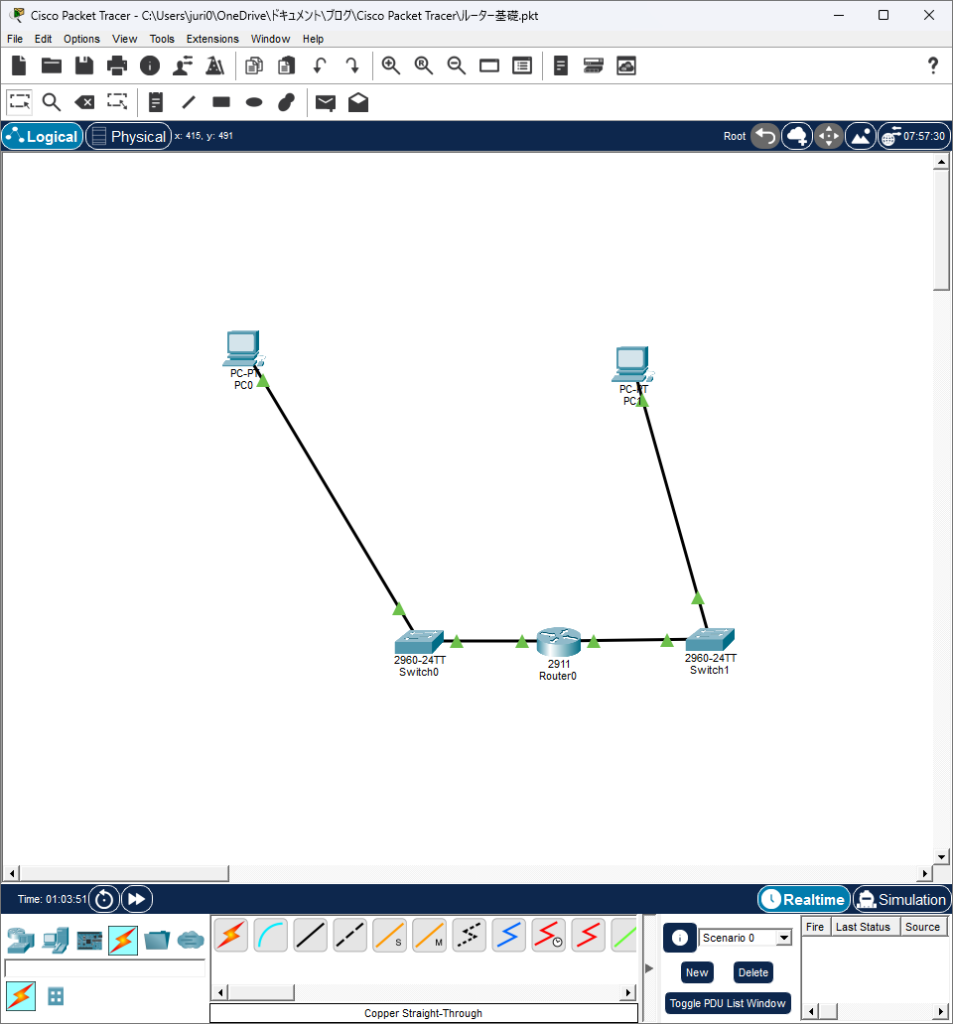

成功すると緑の三角マークになります。

show ip interface brief の結果には、今回使用していない GigabitEthernet0/2 や Vlan1 も表示されます。これらが administratively down となっていても問題ありません。
今回確認すべきなのは、GigabitEthernet0/0 と GigabitEthernet0/1 が up up になっていることです。
