Packet TracerでPC2台を接続してPingを通す方法【CCNA初心者向け】

はじめに

「Cisco Packet Tracerをインストールしたけど、次に何をすればいいの？」

そんな方におすすめなのが、PC2台を接続してPingを通す練習です。

この演習では、ネットワークの基本となる以下の流れを体験できます。

機器を配置する
ケーブルで接続する
IPアドレスを設定する
Pingで通信確認する

実際に通信が成功すると、

「本当にネットワークがつながった！」

という感動を味わえます！

この記事でわかること
完成イメージ
PCとスイッチを配置
Step1：PCを2台配置する
Step2：スイッチを配置する
Step3：ケーブルで接続する
Step4：IPアドレスを設定する
Step5：Pingを実行する
通信の流れ
よくある失敗例
今回学んだこと
まとめ

この記事でわかること

この記事では、Cisco Packet Tracerを使って
PC2台を接続し、Pingで通信確認する方法を解説します。

こんな人におすすめ

CCNAの学習を始めたばかり
Packet Tracerをインストールした
ネットワークの基本を体験したい
Pingの意味を知りたい

完成イメージ

PC0 ── Switch0 ── PC1

同じネットワーク内にある2台のPCが、スイッチを経由して通信します。

PCとスイッチを配置

使用機器

PC × 2
Switch × 1（Cisco Catalyst 2960）

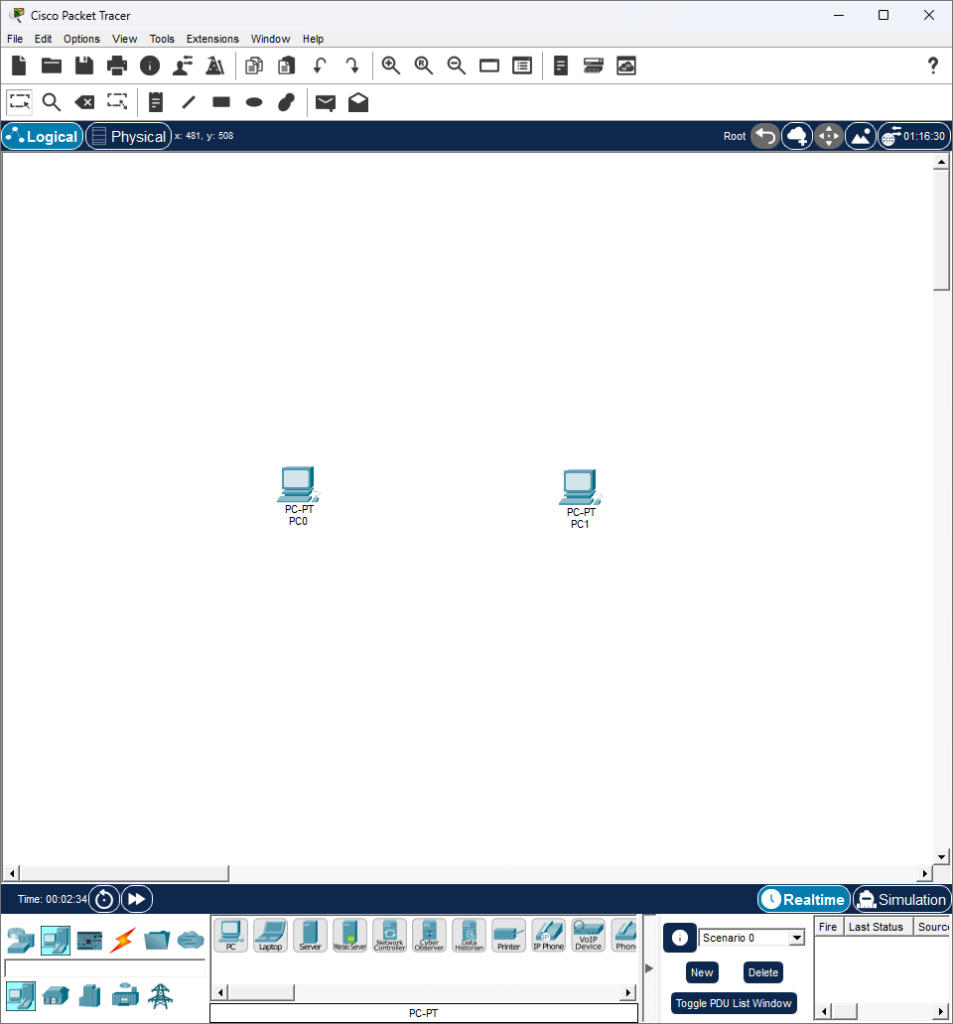

Step1：PCを2台配置する

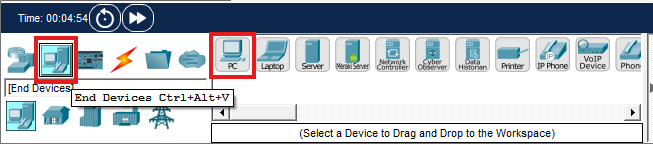

画面下の End Devices をクリックし、PCを2台配置します。

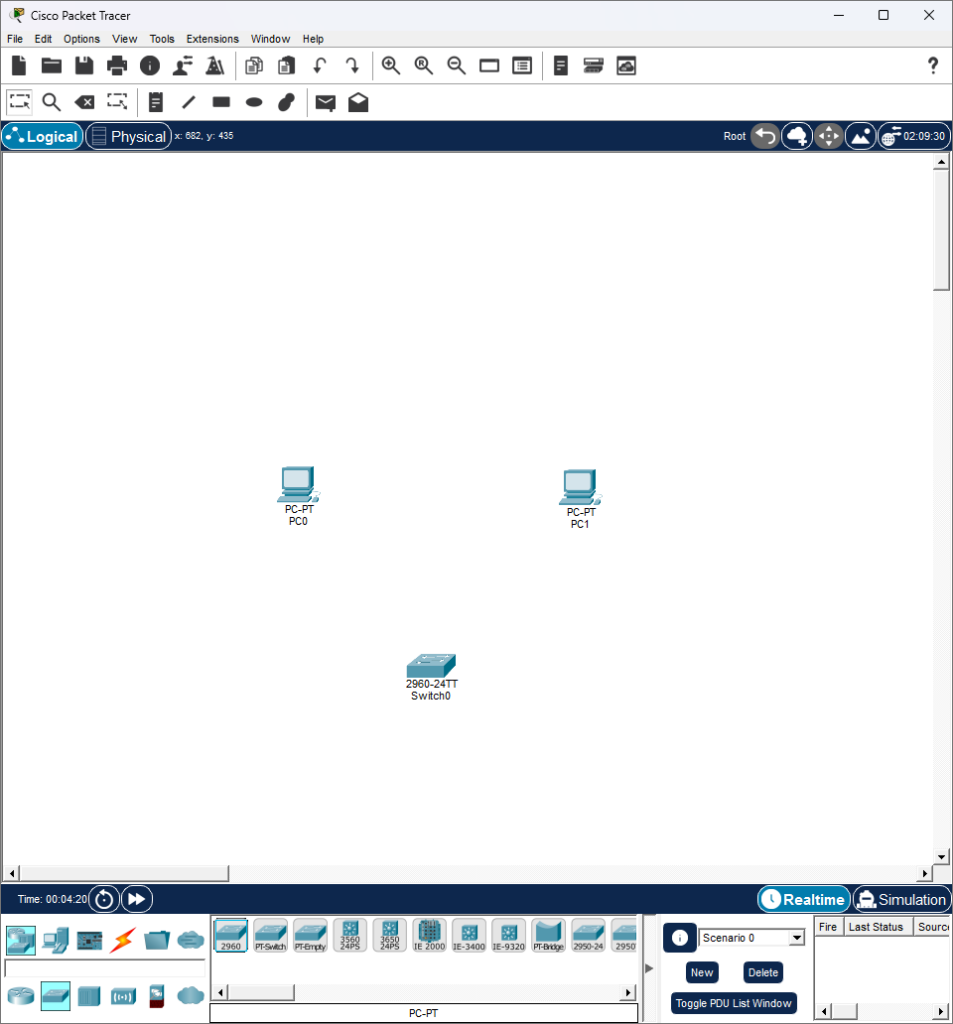

Step2：スイッチを配置する

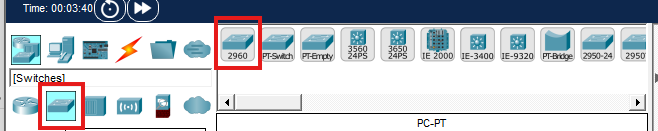

画面下の Switches をクリックし、

2960

を配置します。

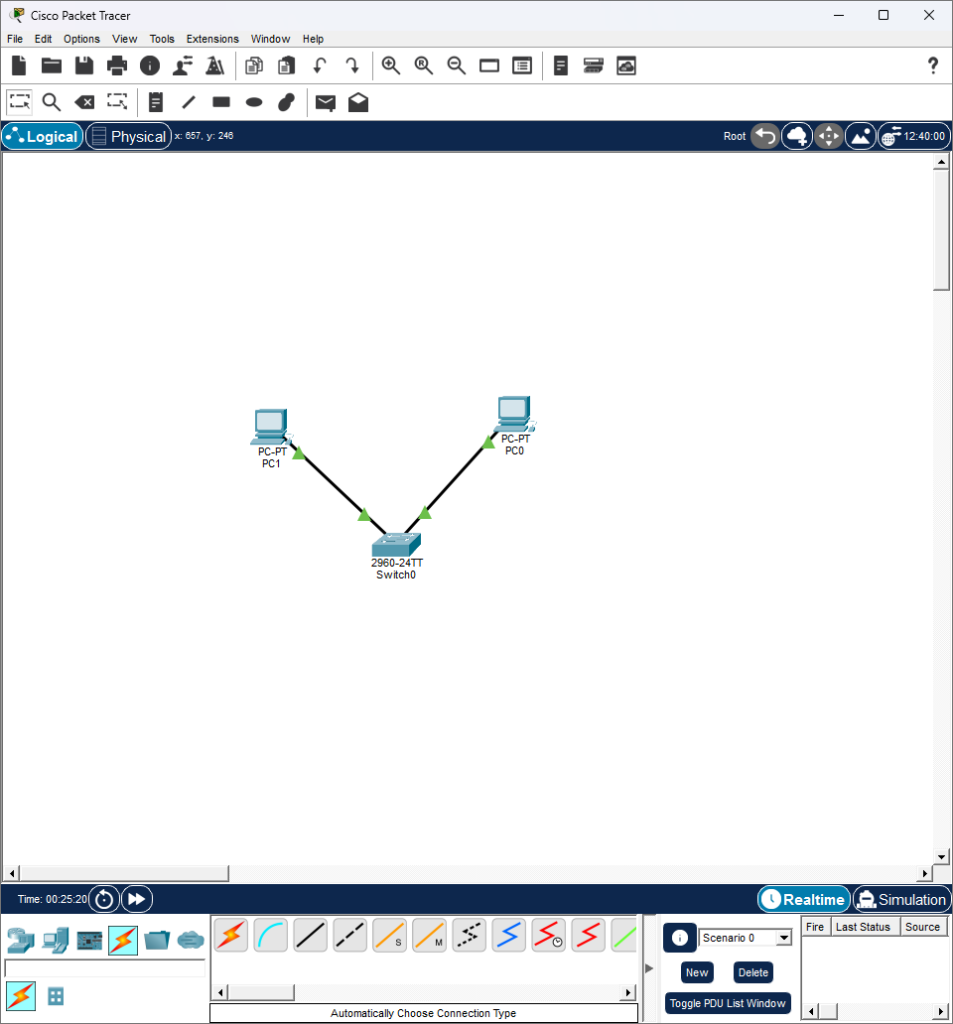

Step3：ケーブルで接続する

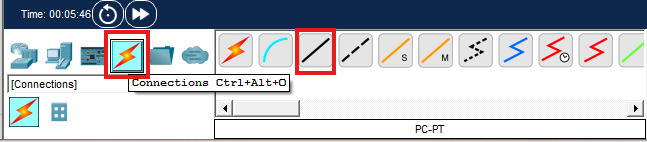

画面下の Connections（稲妻マーク） をクリックし、

Copper Straight-Through

を選択します。

接続方法

PC0 FastEthernet0 → Switch0 FastEthernet0/1

PC1 FastEthernet0 → Switch0 FastEthernet0/2

Step4：IPアドレスを設定する

PC0のIPアドレス設定

PC0をクリックします。

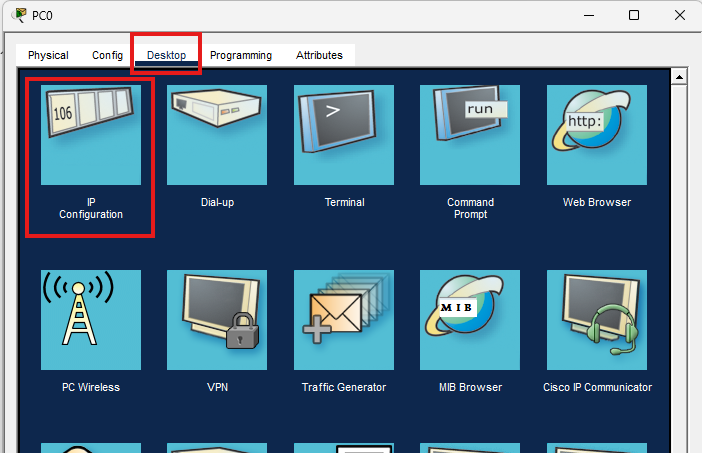

Desktop → IP Configurationを順番にクリックします。

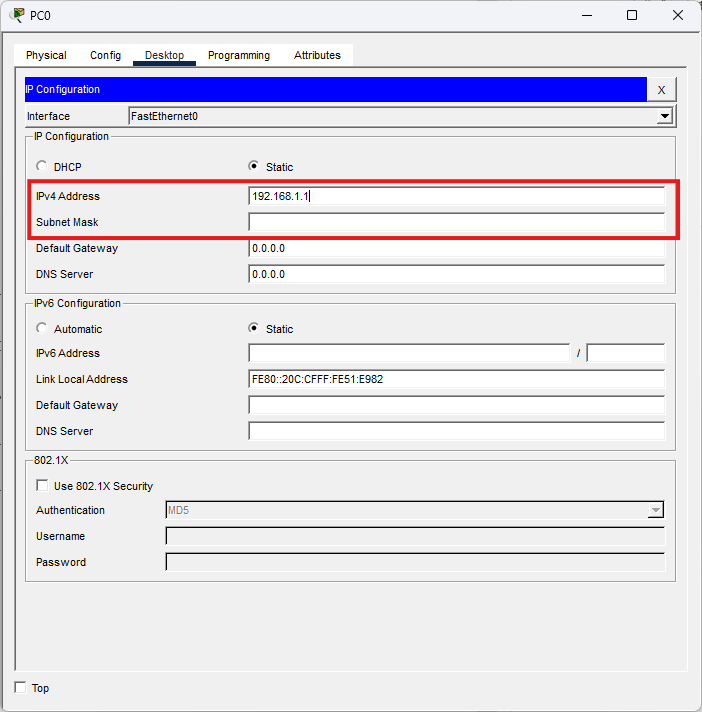

下のIPアドレスとサブネットマスクを入力します。

IPアドレスを入力するとサブネットマスクは自動で入力されることが多いです。

項目	値
IP Address	192.168.1.1
Subnet Mask	255.255.255.0

PC1にも同じようにIPアドレスとサブネットマスクを入力します。

項目	値
IP Address	192.168.1.2
Subnet Mask	255.255.255.0

IPアドレスとは？

ネットワーク上の「住所」のようなものです。

PC0の住所 → 192.168.1.1
PC1の住所 → 192.168.1.2

Step5：Pingを実行する

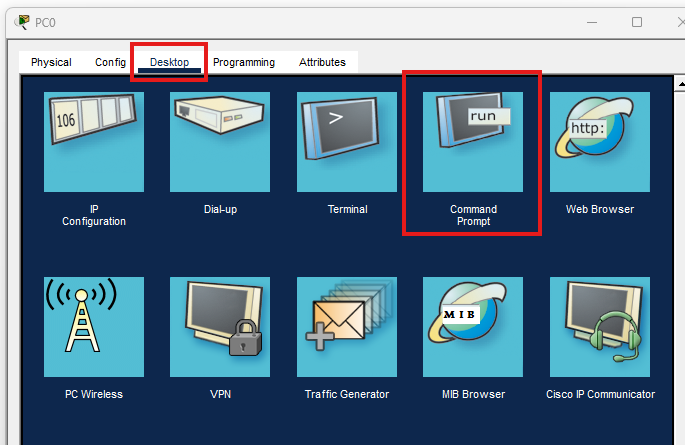

PC0の

Desktop → Command Prompt

を開き、以下のコマンドを入力します。

ping 192.168.1.2

Pingとは？

Pingは、

「相手のPCに届くかどうか確認するコマンド」

です。

成功したときの表示

Reply from 192.168.1.2: bytes=32 time<1ms TTL=128

表示の意味

表示	意味
Reply from 192.168.1.2	相手から返事が返ってきた
bytes=32	32バイトのデータ
time<1ms	往復時間
TTL=128	通過できる回数の初期値

最終結果の見方

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss)

意味

Sent = 4 → 4回送信
Received = 4 → 4回成功
Lost = 0 → 失敗なし

最初だけ失敗することがある理由

最初のPingで

Request timed out.

と表示されることがあります。

これはARPという仕組みで、相手のMACアドレスを調べているためです。

2回目に成功すれば問題ありません。

ARPを簡単に説明すると

IPアドレスだけでは相手に届けられないため、

「192.168.1.2のMACアドレスを教えて！」

と問い合わせる仕組みです。

通信の流れ

PC0がPingを送る
スイッチが転送する
PC1が受信する
PC1が返事を返す
PC0がReplyを受け取る

スイッチの役割

スイッチは、

「届いたデータを正しい相手に届ける機器」

です。

郵便局のような役割をしています。

ハク

Reply fromって出た！

レイ

通信成功です。ネットワークの第一歩ですね。

ハク

本当に繋がって感動した！

よくある失敗例

IPアドレス未設定

今回も、IPアドレスを設定し忘れるとPingは失敗します。

ケーブルの種類が違う

Copper Straight-Through を選びましょう。

ランプが緑になっていない

数秒待つと緑になります。

今回学んだこと

PCを配置する
スイッチを配置する
ケーブル接続する
IPアドレスを設定する
Pingで通信確認する
最初のPingは失敗することがある

まとめ

Packet TracerでPC2台を接続してPingを通すことで、

ネットワークの基本
IPアドレス
スイッチ
Ping

をまとめて学べます。

CCNAの学習を始めたばかりの方は、まずこの演習をしっかり理解しておきましょう！
