MealyとMooreの違い｜初心者向けにやさしく解説

「MealyとMooreって何が違うの？」

状態遷移図を勉強していると、この2つの言葉が出てきて混乱しますよね。

名前も似ているし、どちらも状態遷移に関係するので、最初はわかりにくいポイントです。

でも実は、違いはとてもシンプルです。

結論：違いは「出力がいつ決まるか」
Mealy（ミーリー）とは？
Moore（ムーア）とは？
状態遷移図での違い
練習問題
まとめ
あわせて読みたい

結論：違いは「出力がいつ決まるか」

MealyとMooreの違いは、これだけです。

Mealy：入力が来た瞬間に出力が決まる
Moore：状態によって出力が決まる

Mealy（ミーリー）とは？

Mealyは、入力と状態によって出力が決まる仕組みです。

つまり、

👉 入力が来た瞬間に出力が変わる

という特徴があります。

イメージ

ボタンを押すと音が鳴るイメージです。

ボタンを押す（入力）
その瞬間に音が鳴る（出力）

Moore（ムーア）とは？

Mooreは、状態だけで出力が決まる仕組みです。

つまり、

👉 状態が決まれば、出力は常に同じ

という特徴があります。

イメージ

信号機のイメージです。

状態が「青」なら → 常に「進め」
状態が「赤」なら → 常に「止まれ」

状態遷移図での違い

ここはテストでもよく出るポイントです。

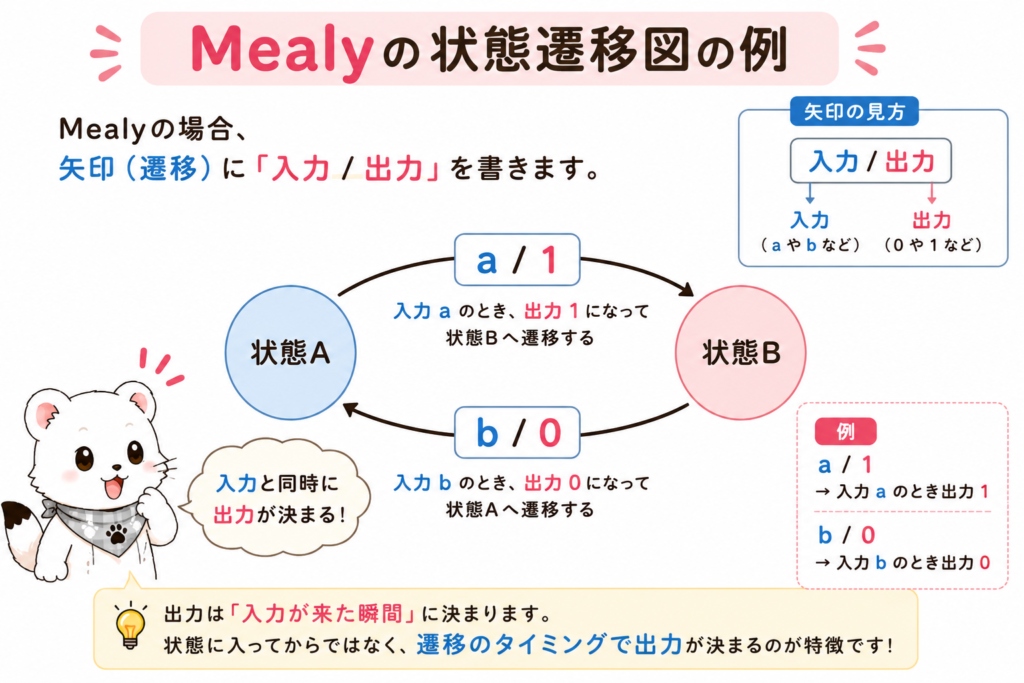

Mealyの場合

矢印（遷移）に「入力 / 出力」を書きます。

例：

a / 1
b / 0

👉 入力と同時に出力が決まる

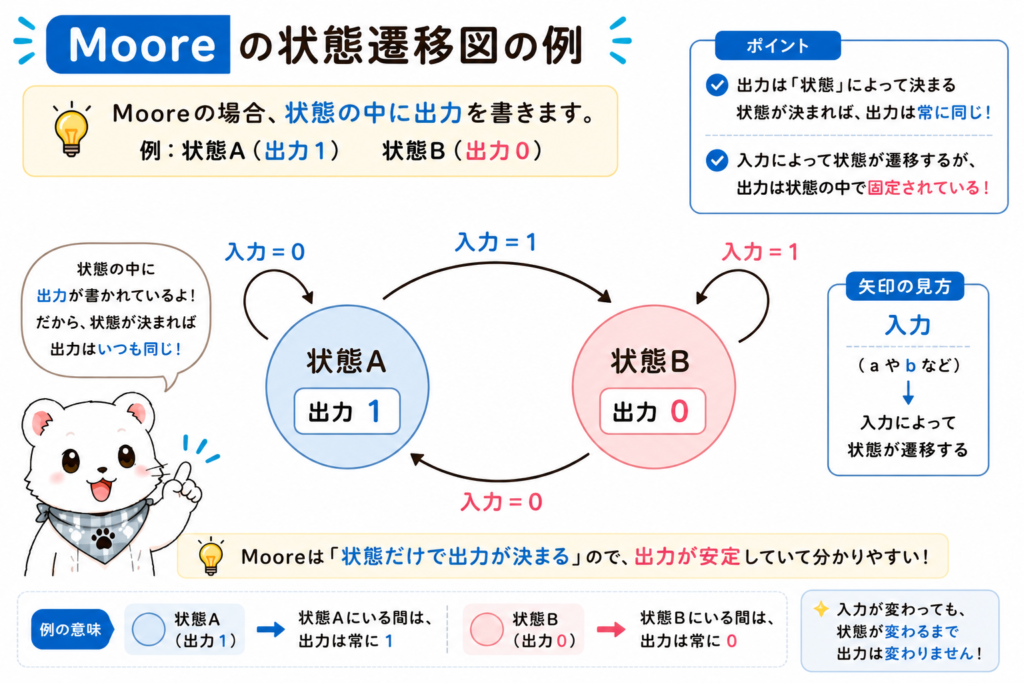

Mooreの場合

状態の中に出力を書きます。

例：

状態A（出力1）
状態B（出力0）

👉 状態ごとに出力が固定される

移動後の状態の出力がされます。

練習問題

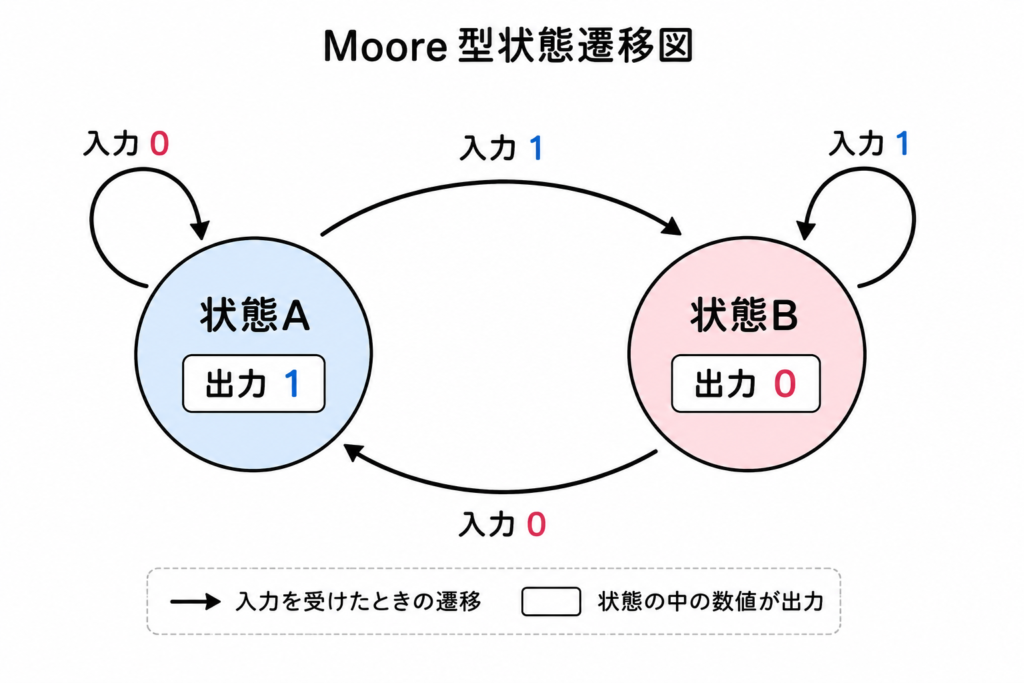

次の Moore 型状態遷移図を考えます。

状態と出力

状態A（出力 = 1）
状態B（出力 = 0）

状態遷移

状態Aで入力0 → 状態A
状態Aで入力1 → 状態B
状態Bで入力0 → 状態A
状態Bで入力1 → 状態B

初期状態

状態A

問題

各入力の後に出力される値を順番に答えなさい。

💡 考え方

Moore 型では、

状態が変わった後、その状態に書かれた出力が出る

✍️ 解答

0, 0, 1, 1

🔍 解説

入力	遷移後の状態	出力
1	状態B	0
1	状態B	0
0	状態A	1
0	状態A	1

まとめ

MealyとMooreの違いはシンプルです。

Mealy：入力と同時に出力
Moore：状態によって出力が決まる

この違いを押さえておけば、状態遷移の理解がぐっと深まります。
